氢能作为高能量密度的清洁二次能源，是实现碳中和的重要抓手，对推动行业深度脱碳作用关键。氢能将在未来能源结构中占据重要地位，产业规模和地位将稳步提升，有望创造万亿年产值。近年来全球各国纷纷出台氢能战略规划，在能源结构转型进程中将氢能作为重要能源组成。我国国家层面密集出台多项氢能产业链支持政策及规划，将氢能产业定义为战略性新兴产业和未来产业重点发展方向，在氢能产业中长期规划中定位氢能是国家能源体系的重要组成部分。电解水制氢利用电力分解水生产氢气，无直接二氧化碳排放，间接二氧化碳排放主要依赖于电力结构中化石能源发电比例，如使用可再生清洁电源电解水制氢，可进一步避免间接二氧化碳排放，有望成为未来绿氢制备主要技术方向。

一、氢能是实现碳中和进程中的重要清洁能源载体

（一）氢能是具有高能量密度的清洁二次能源

氢气是一种来源广泛、储量大、无污染、能量密度高、应用广泛的二次能源，单位质量高位热值超140mj/kg，是传统化石燃料热值的2~5倍。

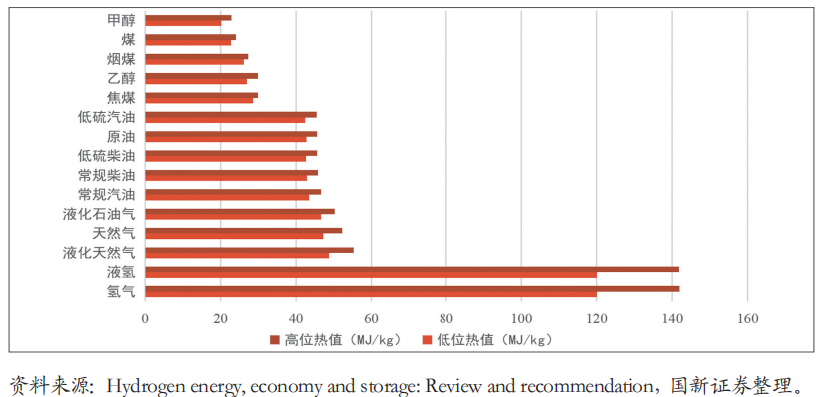

图表1 燃料能量密度

（二）氢能还是能源密集行业减碳的重要抓手

全球二氧化碳排放量不断增长导致全球气温升高，极端气候频发。据bp报告，2021年全球二氧化碳排放达338.8亿吨，同比增长5.6%，2000~2021年期间二氧化碳已累计排放达6663.5亿吨。产生二氧化碳排放的领域包含发电与供热、制造业与建筑业、交通运输、民用等。据iea报告显示，其中发电与供热、制造业与建筑业、交通运输为二氧化碳的主要排放来源。

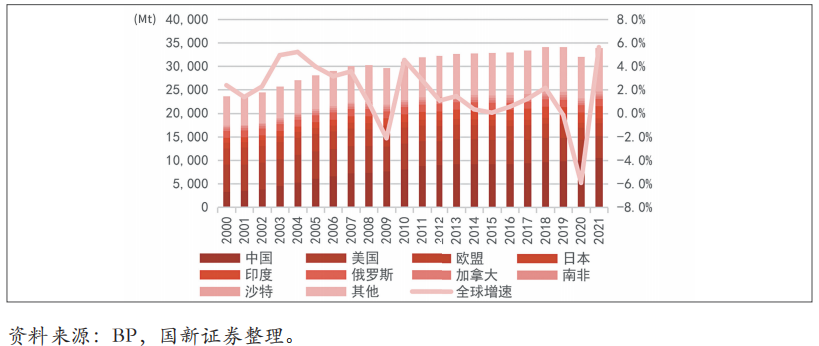

图表2 主要国家二氧化碳排放量及增速情况

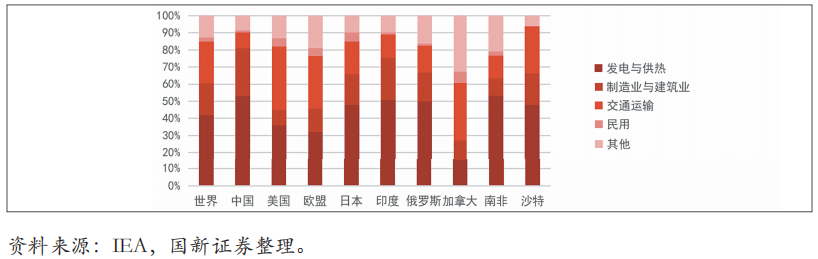

图表3 主要国家二氧化碳排放来源

为此，世界大部分国家纷纷设立双碳目标，提出各自减碳路线。目前，采用太阳能、风电、核能和水电等清洁能源发电技术，替代传统化石燃料发电，已成为电力领域的主流减碳路径；基于锂离子电池的新能源汽车，已成为交通领域的主流减碳发展方向。但在钢铁、化工、长途运输、供热、建筑业、航运航空等脱碳难度较大的能源密集行业，氢能将是助力行业实现碳中和的重要抓手。据落基山研究所和中国氢能联盟研究院发布的《中国2030年“可再生氢100”发展路线图》报告，在零碳情景下，氢能将在终端能源需求中占据15~20%份额，预计在2020~2060年间实现对航运航空、钢铁、路面交通和化工行业总计超200亿吨的减排量，氢能将对实现双碳目标发挥重要作用。

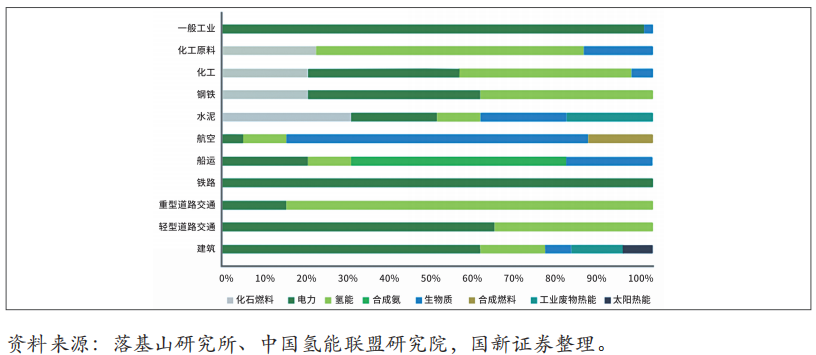

图表4 零碳情景下氢能在终端能源需求中的占比预测

图表5 氢能减排作用预测

（三）氢能产业链包含四个环节

氢能产业链主要包括制氢、储运、加氢和应用四个环节。其中，制氢环节主要包括化石能源制氢、工业副产氢、电解水制氢等方式；储运环节主要包括高压储氢、液氢、管道、有机液体、固态等储运方式；加氢环节主要包括液态加氢和气态加氢方式；应用环节主要包括分布式能源、建筑、储能、工业、化工、交通运输等领域。

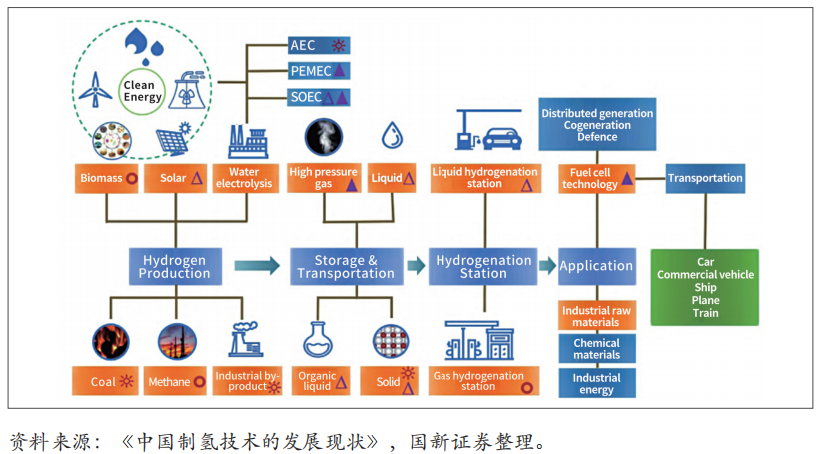

图表6 氢能产业链

（四）能源结构转型氢能作用关键，未来有望创造万亿年产值

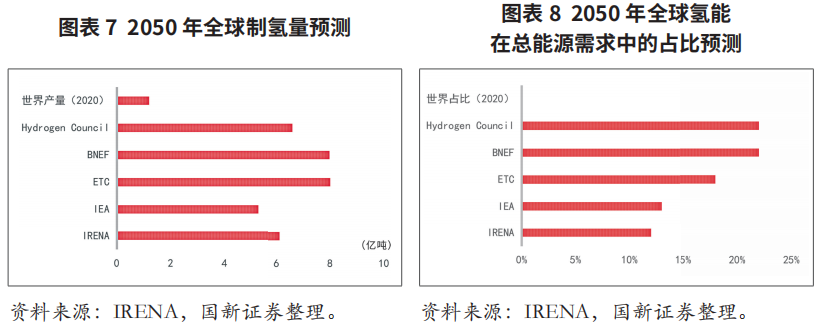

氢能产业前景广阔。据irena报告显示，不同机构发布的预测中，2050年氢能产量预计将增长至5~8亿吨，在全球能源需求中占比将增长至12~22%。氢能在未来全球能源结构中有望占据重要地位，氢能产业规模也将进一步提升。

全球氢能产业链规模有望在2050年突破4万亿美元/年。据氢能委员会hydrogen scaling up报告，到2030年全球预计将在氢能领域累计投入2800亿美元，创造产值1400亿美元/年，到2050年氢能产业链将创造直接收入2.5万亿美元/年，计入间接产品产值将达4万亿美元/年。

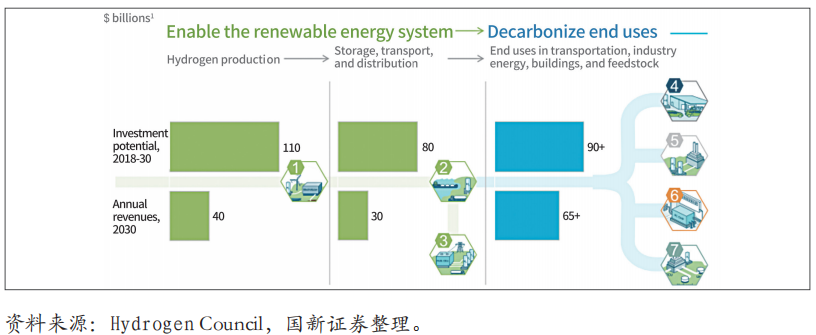

图表9 2030年氢能产业规模和投资规模预测

（五）氢能全球关注度提升，我国重磅氢能规划出台

双碳目标下推动全球能源结构转型，氢能将是未来能源结构的重要组成部分，并在各国未来能源战略中得以体现，近年来全球各国纷纷出台氢能战略规划。据iea报告显示，在2021年9月至2022年7月期间，共有九个国家发布氢能战略规划，分别为奥地利、比利时、中国、哥伦比亚、丹麦、卢森堡、波兰、斯洛伐克、南非，累计已有25个国家宣布了各自氢能战略，此外还有超20个国家正在准备发布或者更新相关战略规划。在主要的几个国家氢能战略中，美国发力氢能技术创新，推动产业应用；日本主导打造全球氢能产业链；欧盟以氢能助力能源多元化，兼顾脱碳经济；韩国力求打造全球第一大氢能生产供应国。

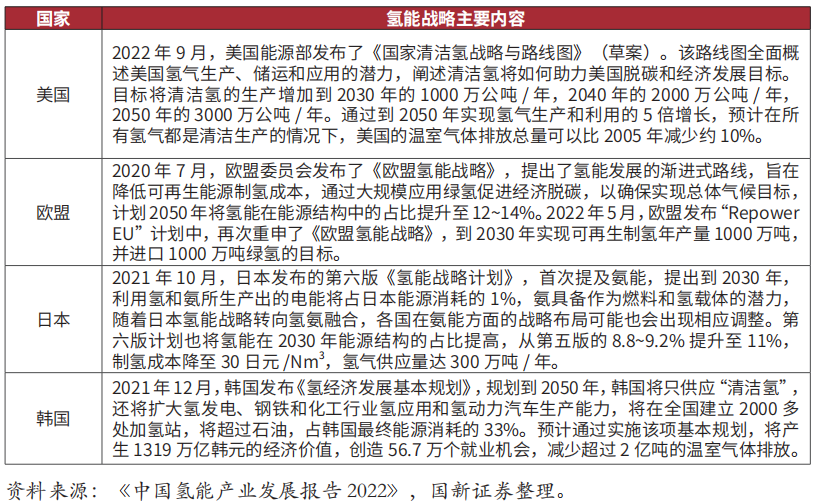

图表10 世界主要国家氢能战略规划

中长期规划定位氢能是国家能源体系的重要组成部分，国家层面密集出台多项氢能产业链支持政策及规划，将氢能产业定义为战略性新兴产业和未来产业重点发展方向。2022年3月，国家发展改革委、国家能源局联合印发《氢能产业发展中长期规划（2021~2035年）》，明确要充分发挥氢能清洁低碳特点，推动交通、工业等用能终端和高耗能、高排放行业实现绿色低碳转型，提出2021~2035年十五年间三阶段目标，构建绿色低碳产业体系、打造产业转型升级的新增长点。

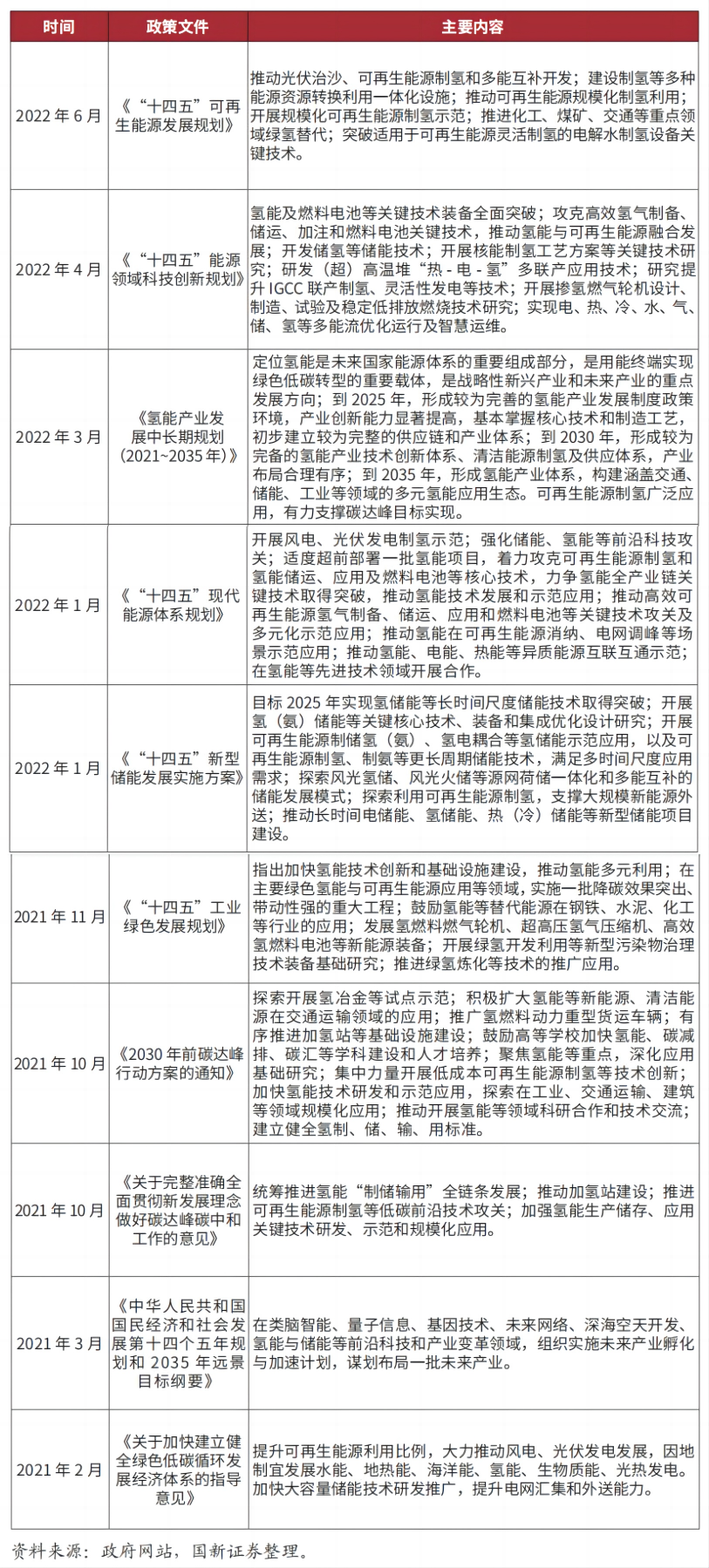

图表11 我国国家级氢能政策

截至2023年1月，据不完全统计，已有30余省、自治区、直辖市或者省区市根据各自情况，制定了氢能发展支持政策。其中，北京、山东、上海、四川、天津、内蒙古、河北、河南、辽宁、贵州、宁夏、陕西、山西、青海、吉林、福建、湖南、安徽、湖北、江西公布了专项氢能发展实施规划，结合各自优势和现状，制定发展任务，提出中长期发展目标。其他省、自治区、直辖市或者省区市也在“十四五”规划体系中涵盖氢能支持政策。

二、绿色、低成本是制氢未来发展趋势

（一）我国氢产量快速增长

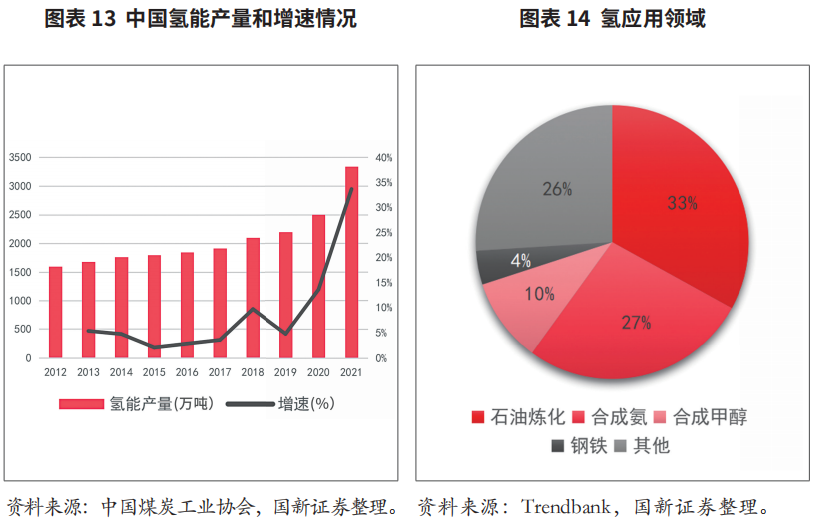

我国氢产量在2012~2021年十年内增长超1倍。据中国煤炭工业协会数据报告，2021年我国氢产量达3342万吨，较2020年增长34%，较2012年增长109%，产量居世界第一。氢气主要应用领域包括石油炼化、合成氨、合成甲醇、钢铁、玻璃、半导体等，其中石油炼化、合成氨、合成甲醇占比较大。据trendbank数据报告，石油炼化、合成氨、合成甲醇领域氢气使用量占比达70%。

（二）氢获取方式目前主要依赖化石燃料制备

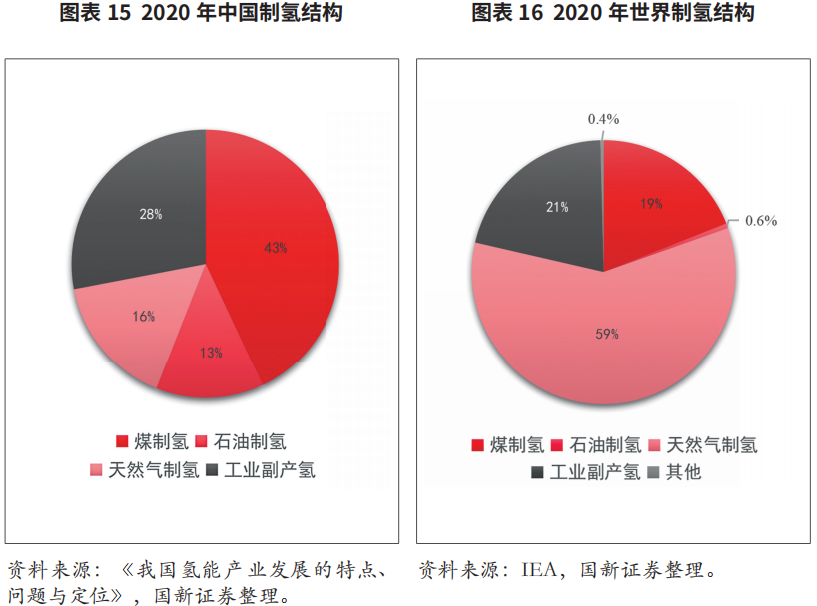

制氢方式主要包含化石燃料制氢、工业富产提纯氢和电解水制氢等。全球氢制备主要依赖化石燃料，其中我国煤制氢占比最大，全球结构中天然气制氢占比最高。目前，电解水制氢占比较小，几乎可以忽略不计。

（三）化石燃料制氢工艺成熟，反应过程伴随二氧化碳排放

煤制氢是主流工业化制氢技术之一，主要煤制氢技术路径包括三种，分别为煤气化制氢、煤焦化制氢和煤超临界水气化制氢工艺。煤气化制氢工艺是将煤与氧气或蒸汽混合，在高温下转化为合成气（h2 co），再经水煤气变换（wgs）将co与水蒸气反应产生h2 co2，经过后续脱除酸气、氢气提纯等流程，获得达到一定纯度要求的氢气产品。煤焦化制氢是将富含氢气的煤制焦炭产生的气相副产物，经过纯化、反应等流程获得高纯度氢气。煤超临界水气化制氢是新型煤制氢工艺，是将煤与水蒸气在水的超临界点以上发生反应，将煤气化、水气转换过程合并同一反应器中发生，具有产氢率高、污染小、节能等优点。煤制氢工艺主要利用碳与水蒸气反应产生氢气，同时不可避免会排放二氧化碳。

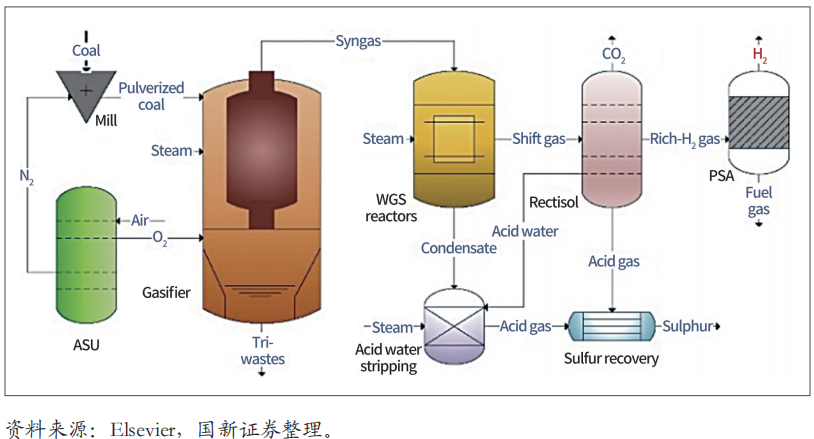

图表17 煤气化制氢基本技术流程

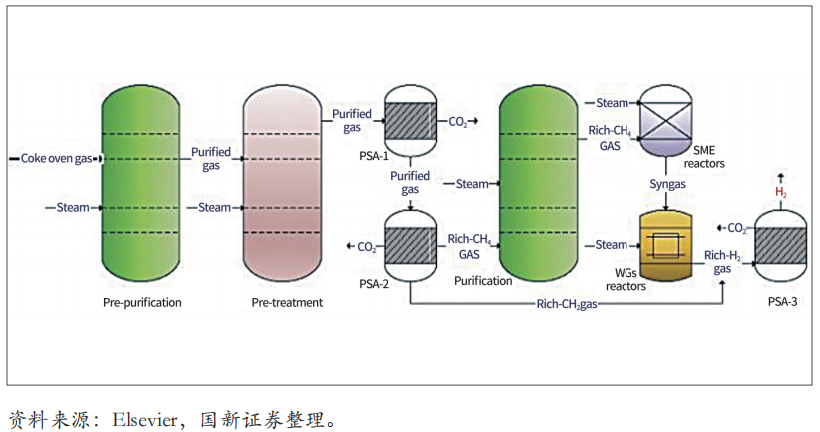

图表18 煤焦化制氢基本技术流程

天然气主要成分为甲烷，含氢量较煤炭高，二氧化碳排放相对较低。天然气制氢技术主要包括蒸汽重整法（srm）、部分氧化法（pom）、自热重整法（matr）、催化裂解法（mcd）。目前，srm具有成本和技术优势，是天然气制氢主导技术。蒸汽重整法利用甲烷与水蒸气反应生成合成气，再经过水气转换进一步生成h2 co2。部分氧化法利用甲烷与水蒸气或者氧气发生部分氧化反应，经过进一步水气转换生成h2 co2。自热重整法是结合了部分氧化反应和蒸汽重整反应，通过利用部分氧化反应自供热，来增加氢产量，降低成本。催化裂解法通过高温催化直接分解甲烷，产生氢气和碳，反应过程简单，不产生二氧化碳，但技术成熟度较低。

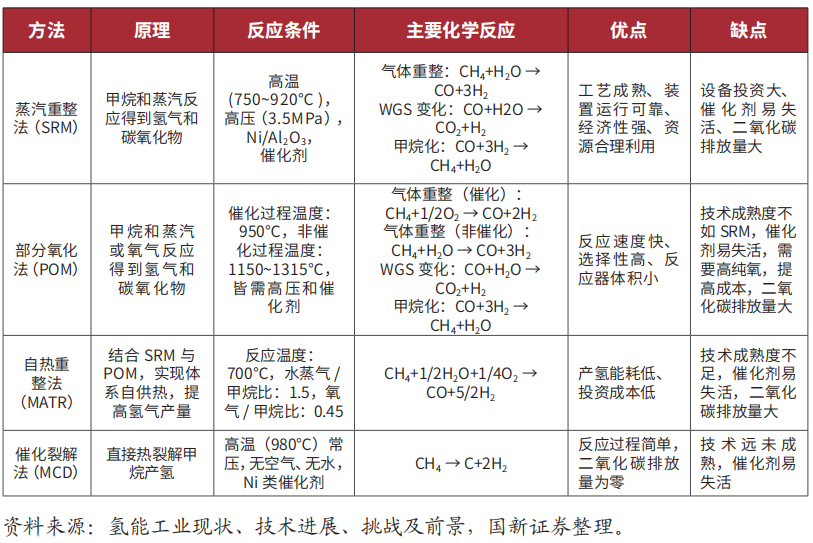

图表19 天然气制氢典型工艺路径

（四）工业副产制氢高效利用副产气资源

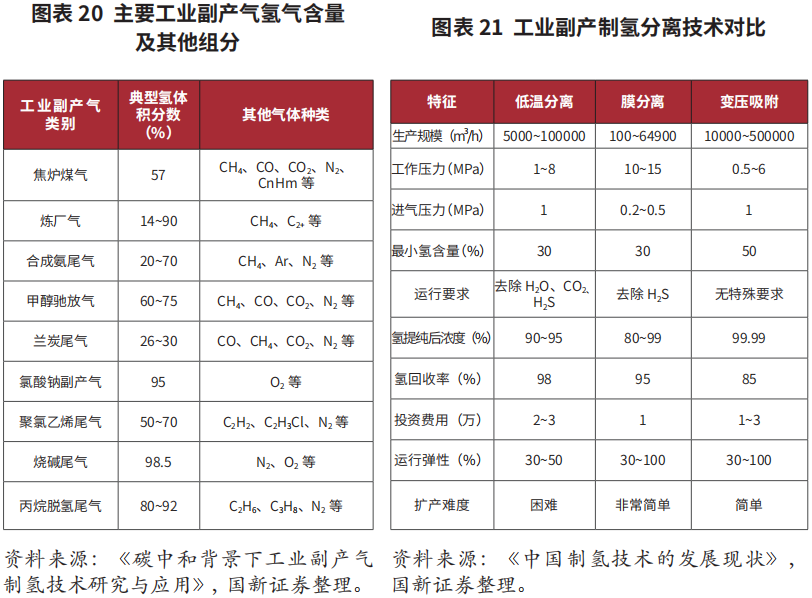

工业副产制氢是对煤焦化、氯碱、石油化工等工业副产气中的氢气进行分离提纯。工业副产制氢也是我国主要氢气供给途径之一。依据不同工业过程，工业副产气中氢气含量各不相同，且都含有一定杂质气体，提纯分离工艺需求也不尽相同。主要工业副产气中氢含量：焦炉煤气氢含量约为57%，炼厂气氢含量约为14~90%，合成氨尾气氢含量约为20~70%，甲醇驰放气氢含量约为60~75%。工业副产气中氢气的主要分离提取技术包括变压吸附法、低温分离法、膜分离法和金属氢化物分离法等。

（五）可再生能源电解水是“绿色”低碳制氢方案

除化石燃料制氢和工业副产制氢工艺路径以外，电解水制氢是又一制氢方式，其利用直流电，通过电解槽，将水电解分解成氢气和氧气。阴极反应为析氢反应，阳极反应为析氧反应。电解水制氢生产氢气纯度高，不会直接产生co2排放，间接co2排放主要依赖电力结构中化石能源发电比例，如使用可再生清洁能源电力替代，将进一步显著降低co2排放。反观，化石燃料制氢和工业副产制氢，因需要使用碳氢化合物，制氢过程不可避免会排放co2。依据co2不同排放强度，制氢过程被分为灰氢（煤制氢）、蓝氢（天然气制氢）和绿氢（可再生能源电解水制氢）。

图表22 制氢工艺碳排放对比（kgco2/kgh2）

（六）推动成本降低，助力绿氢实现规模应用

目前，各种制氢路径中，煤气化制氢、天然气重整制氢、工业副产制氢和碱性电解制氢技术成熟。其中，化石燃料制氢成本优势明显，尤其是煤气化制氢成本最低可达6元/kg。目前，即便将化石燃料制氢与ccs技术结合，成本有所上升，相对电解水制氢仍具有成本优势。

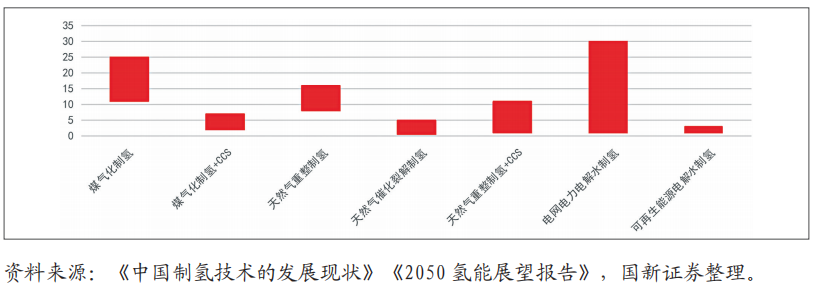

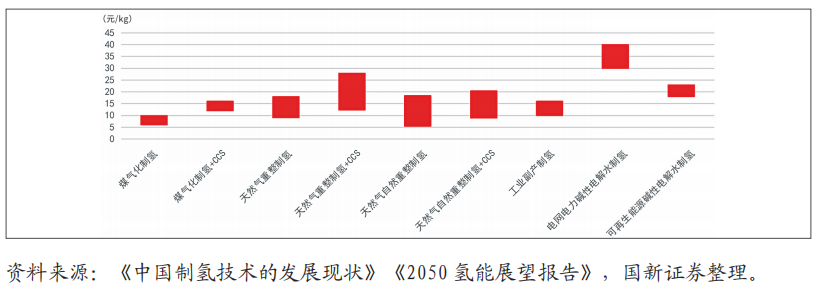

图表23 不同路径制氢成本对比

氢能项自向吉瓦级别发展的趋势，将推动电解槽规模化制造，助力生产效率提升，氢气生产价格有望持续下降。据世界氢能理事会报告预测，电解系统成本预计到2030年将达到230~380美元/kw，预计到2030年可再生能源制氢成本可能下降至1.4~2.3美元/kg，到2050年制氢成本将降低至1美元/kg以下。据国际可再生能源署测算，当电价由65美元/mwh下降至20美元/mwh时，叠加电解槽价格的下跌，有望推动制氢成本下降至1美元/kg。

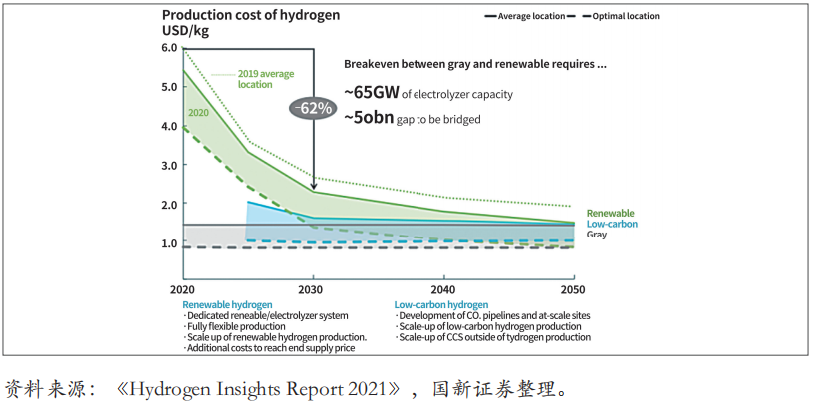

图表24 制氢成本变化趋势

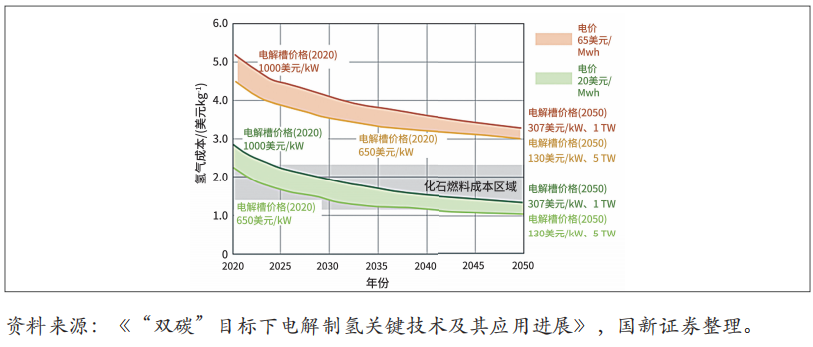

图表25 绿氢成本变化趋势

三、电解水制氢技术进展及产业化现状

电解水制氢本质是基于电化学反应机理，利用电解槽将电能转化，存储为氢气和氧气中的化学能的过程。电力成本是绿氢成本的主要构成部分，此外还包括固定投资和后期运维等附加成本。电力成本受可再生能源电力供应价格和电解电耗的影响，后者与电解系统技术性能密切相关，电解槽效率是决定电解电耗的关键，提高运行温度和降低极化损失是提升电解槽效率的重要技术方向。

电解水制氢技术路线依据电解槽原理，主要分为碱性电解（alk）、质子交换膜电解（pem）、固体氧化物电解（soec）和固体聚合物阴离子交换膜电解（aem）。碱性电解技术成熟，已完成商业化，成本低，且已实现大规模应用；pem电解技术相对成熟，已实现小规模应用，具有更高效率和运行灵活性，但产业链部分环节国产化不足，催化剂相关贵金属原材料进口依赖度较高；soec电解和aem电解还处于技术示范验证阶段，有待进一步强化技术成熟度，推动尝试商业应用。电解槽能耗、寿命和成本将是电解技术未来的竞争主线。配合低品位热能联用，提升电解槽运行温度，可降低理论可逆电解能耗；优化电解槽设计，研发应用高性能电极、电解质等关键材料，可减少极化损失电解电耗。上述方法可协同推进电解槽技术进步，提升电解效率，降低电解电耗。配合增强电解槽耐久性，延长使用寿命和稳定性，可有效推动可再生能源电解水制氢成本下降。

（国新证券）
